发那科机器人（R-2000iC、M-710iC、M-900iB、CRX 协作、铸造版）高温工况核心痛点：密闭防护服极易触发SRVO-223 伺服过热报警，同时要抵御热辐射、焊渣、熔融金属、高温粉尘，选型分环境温度、热源类型、散热结构、机型适配四大维度。

一、先划分 4 类高温工况（决定面料等级）

1. 轻度高温（环境 40~80℃，无飞溅，仅热辐射）

场景：烘箱上下料、热处理常温区、夏季密闭车间、塑胶热成型热源：单纯烘烤，无火星、无熔融金属风险：伺服散热受阻、电缆外皮加速老化

2. 中度高温（环境 80~180℃，点焊 / 弧焊少量焊渣）

场景：汽车点焊、普通弧焊、热冲压搬运、铝合金热加工热源：持续热辐射 + 零星高温焊渣飞溅，无大面积熔液滴落

3. 重度高温（环境 180~350℃，大量焊渣 / 金属飞溅）

场景：厚板焊接、激光切割、热锻、铝合金锻造、热喷丸热源：高频高温火花、熔融铁铝屑滴落，局部瞬时 500℃+

4. 超高温熔融工况（瞬时 500~1000℃，压铸 / 浇铸）

场景：铝合金压铸、重力浇铸、钢水清砂、高温铸件抓取热源：液态金属溅射、强红外热辐射，极易烧穿普通面料

二、5 种耐高温面料参数与适配工况

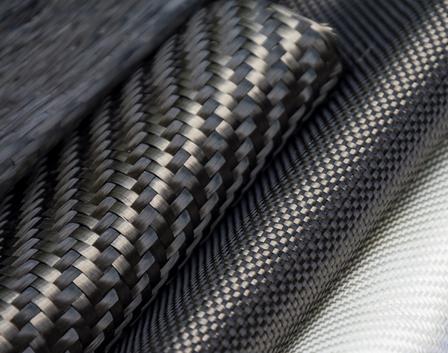

耐高温复合玻纤面料

1. 单面硅涂玻纤布（轻度高温首选，经济型）

• 耐温：长期≤180℃，瞬时 250℃

• 结构：玻纤基底 + 有机硅涂层，阻燃、防轻微浮尘

• 优点：轻薄、弯折灵活、成本低；缺点：抗焊渣差，飞溅易破

• 适配：烘箱、热成型、无飞溅高温搬运（M-710iC、R-2000iC 通用）

2. 双层硅玻纤隔热复合布（中度焊接通用款）

• 耐温：长期 220℃，瞬时 380℃

• 结构：外层硅玻纤 + 中间阻燃隔热棉夹层，双层阻热

• 性能：阻隔热辐射、抵御常规点焊焊渣，不粘焊渣

• 适配：汽车点焊、小件弧焊、热冲压（R-2000iC/165F、CRX 协作机器人）

3. 铝箔复合玻纤隔热布（强热辐射专用）

• 耐温：长期 280℃，瞬时 600℃

• 核心：铝箔层反射 90% 红外热辐射，内层玻纤隔热棉锁温

• 优势：大幅降低防护服内部升温，减少伺服过热报警；防水防尘

• 适配：热处理炉门口、锻造预热区、高温铸件转运（M-900iB 重载系列）

4. 芳纶（凯夫拉）阻燃布（高频焊渣 / 激光切割）

• 耐温：长期 300℃，瞬时 700℃，不熔融、只碳化

• 特性：高强度抗撕裂，焊渣滴落不易烧穿，耐磨抗弯折

• 短板：无反射热辐射能力，纯芳纶隔热一般，需搭配铝箔层

• 适配：厚板弧焊、激光切割、机器人焊接工作站

5. 高硅氧铝箔复合布（压铸 / 浇铸超高温顶配）

• 耐温：长期 450℃，瞬时 950℃，抵御铝水、铁水溅射

• 多层结构：铝箔反射层 + 高硅氧玻纤 + 厚隔热棉 + 内衬阻燃布

• 必备：防熔融金属粘连、抗高温粉尘渗透，铸造发那科专用

• 适配：FANUC 铸造专用机型、压铸取件、钢铸件清砂

三、发那科专属强制结构设计（杜绝 SRVO-223 过热报警）

1. 关节运动结构（4/5/6 轴腕部最易磨破）

1. 1/2/3 大臂、4/5/6 腕部全部采用阻燃风琴伸缩褶皱，禁止紧绷单层面料；褶皱处双层芳纶补强

2. 底座 J1 旋转环配阻燃弹性束口，隔绝底部高温粉尘、热气倒灌

3. 所有缝线必须耐高温防火芳纶线，普通棉线高温快速熔断开缝

2. 散热系统（高温防护服核心，重中之重）

发那科伺服内置散热风扇，全密闭隔热服会锁死热量，分 3 套散热方案按需选配：

1. 自然散热款（轻度 / 中度高温）背部电机对应位置开可拆卸高温过滤透气窗，内置耐高温防尘滤棉，内外空气对流散热；适合连续负载≤70% 工况

2. 强制风冷款（重度焊接 / 锻造）防护服侧面预留快插冷风接口，外接干燥洁净低温压缩空气，内部循环带走伺服热量，彻底解决 SRVO-223 过热；适合 24h 满负载焊接机器人

3. 分段隔热镂空款（压铸重载 M-900iB）电机散热筋区域做局部镂空隔热罩，不全覆盖电机本体，兼顾隔热与原生散热，兼顾防护与降温

3. 密封与管线开孔设计

• 全身分段阻燃拉链 + 双层挡布 + 阻燃魔术贴双重密封，拉链不直接暴露高温火花

• 焊枪电缆、本体管线过孔配耐高温硅胶护圈，缝隙不漏热气、焊渣

• 模块化分段设计，大臂 / 腕部可单独拆卸更换，不用整套更换降低维护成本

四、分工况选型速查表（直接对照发那科机型）

表格

五、发那科控制柜配套高温防护

1. R-30iB / R-30iB Plus 标准控制柜：环境＞40℃需加装控制柜隔热空调罩，进风口耐高温滤网，避免驱动器过热报错

2. 铸造 / 压铸工位控制柜：定制钣金 IP54 隔热机柜，加装工业冷风机，隔绝现场高温辐射

3. 示教器单独配小型耐高温隔热保护套，防止触摸屏高温失灵

六、选型避坑关键（发那科专属故障预防）

1. 禁止全密闭无通风高温服：发那科伺服持续发热，无对流 1~2 小时触发 SRVO-223 过热停机，高温工况优先选带风冷 / 透气窗款式

2. 机型必须完整型号定制（如 R-2000iC/210F）：通用款尺寸偏差会拉扯 J4/J5 腕部管线，高温下电缆磨损短路

3. 金属熔融工况禁用纯芳纶无铝箔面料：只抗飞溅不反射热辐射，内部积温严重，电机持续高温老化

4. 辅料全部耐高温：拉链、魔术贴、松紧带、护圈必须耐 250℃以上，普通塑料辅料高温融化粘连本体

5. 粉尘 + 高温复合工况：面料内层增加防静电涂层，金属高温粉尘防止静电起火

七、日常维护延长使用寿命

1. 焊接 / 锻造工位：每日吹扫透气窗滤棉，每周拆开防护服清理内部积焊渣、高温粉尘

2. 铝箔面料避免硬物刮擦，铝箔破损后热反射效果大幅下降，及时补丁修复

3. 风琴褶皱、腕部、底座为易损区，采用模块化替换补丁，无需整套更换

4. 风冷管路定期除水，潮湿热风进入防护服会加速电缆、电机绝缘老化。
